1、产品简介：
1.1概述
GTP-100系列 等离子发生器 可以使用常压气体产生低温等离子体，宽幅低温等离子体能够快速有效地清除有机污染物，从而达到元器件表面洁净及表面改质的功能，有效提高元器件表面黏着可靠性。
1.2 产品特点：
●.可以与自动化生产线无缝结合，可以通过产线电脑远程控制。
●.可以使用常压0.3~0.4Mpa N2(氮气)或者CDA（洁净空气）
●.清洗范围广
1.3应用范围
●.LCD 面板电极表面有机污染物的清洁
●.柔性电路板电极表面有机污染物的清洁
●.BGA电路板电极表面有机污染物的清洁
●.LED电极表面有机污染物的清洁
●.PCB电路板表面有机污染物的清洁
●.塑胶材料表面有机污染物的清洁
●.塑胶材料表面改质
●.塑胶材料表面粗糙度改变
2、规格
2.1设备规格
|
NO |
项目 |
规格 |
备注 |
|
1 |
尺寸（L*W*H) |
604*379*162 |
|
|
2 |
重量 |
19.0kg |
|
|
3 |
电源 |
单相AC100-220V,10A |
|
|
4 |
输出功率范围 |
290-450W |
FLUKE8845A测量数据 |
|
5 |
等离子处理高度 |
4-10mm |
根据处理效果适当调整 |
|
6 |
CDA/N2进气口 |
直径6mmPU软管 |
|
|
7 |
CDA/N2进气压力 |
0.42±0.1MPa |
|
|
8 |
CDA/N2使用流量 |
22±5L/min |
|
|
9 |
有效清洁宽度 |
3-80mm |
标准3mm |
|
10 |
处理速度 |
300mm/s |
视具体应用 |
|
11 |
排气规格 |
大于500L/min |
|
|
12 |
通信接口 |
D-SUB25PIN接口 |
等离子设备孔，客户端针 |
|
13 |
DIO输入信号 |
外部输入-紧急停止 |
|
|
外部输入-点火开始 |
|
||
|
外部输入-设备复位 |
|
||
|
14 |
DIO输出信号 |
外部输出-等离子电极或喷嘴需要更换 |
|
|
外部输出-等离子异常总输出 |
|
||
|
外部输出-点火成功 |
|
||
|
外部输出-气压异常 |
|
||
|
外部输出-气体流量异常 |
|
||
|
外部输出-功率过低异常 |
|
||
|
外部输出-功率过高异常 |
|
||
|
外部输出-温度过高异常 |
|
||
|
15 |
总线通信方式 |
RS485，CAN,CC-LINK,PC-LINK |
*此部分需要选配 |
|
16 |
喷头尺寸 |
?40*230mm |
|
|
17 |
等离子焰体带电电压 |
小于20V |
|
|
18 |
处理后水滴接触角 |
15度以内 |
|
|
19 |
设备颜色 |
银白色 |
*其它颜色需要定制 |
|
20 |
操作方式 |
外部控制/本地控制 |
|
|
21 |
喷头管路长度 |
标准为2米 |
*可定制 |
|
22 |
电极/喷嘴/石英管使用寿命 |
电极3000小时，喷嘴3000小时，石英管5000小时 |
*电极为合金 |
2.2安装环境需求
|
NO |
项目 |
规格 |
备注 |
|
1. |
供电 |
AC110–220V, 50–60Hz, 单相+接地，10A |
地线电阻小于0.5欧姆 |
|
2 . |
气源 |
纯度：99.9% |
|
|
压力：0.3–0.4Mpa |
|||
|
进气口管径：6mm |
|||
|
气体含油量：≤0.003ppm |
|||
|
3. |
排气 |
一般厂务排气，排气量 ≥1000L/min,需要在喷嘴下方以及周围安装抽风罩 |
设备产生等离子的同时可能会产生臭氧等废气，应做好废气排放。 |
|
4. |
使用环境 |
温度：15~30°C 湿度：30%~70% |
严禁存在可燃或腐蚀性气体及粉尘。 |

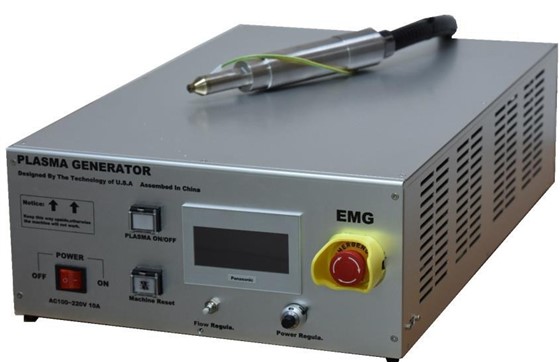

产品照片：
