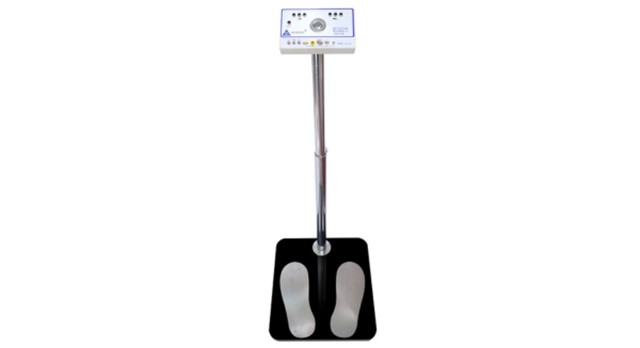

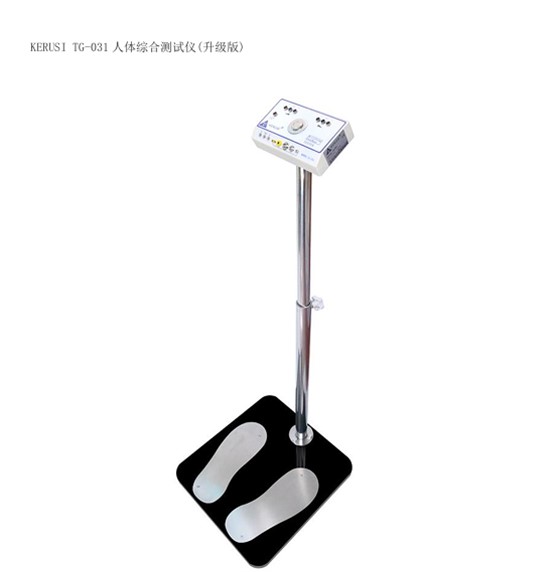

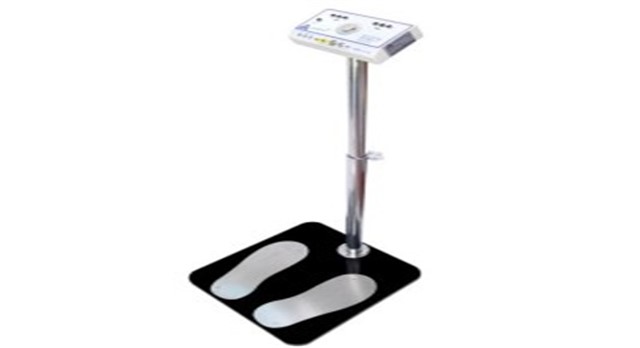

TG-031 双脚人体综合测试仪是专门为测量人体综合电阻(包括人体、手腕带和鞋、袜等的电阻)而设计的显示测量装置，能对人体综合电阻大于109Q和小于105Q的标准值时，进行检测与报警。
经过长期的研究和改善，TG-031人体综合测试仪已广泛应用于:电子、芯片、石油、化工、纺织、造纸、橡胶、印刷、计算机等行业的科研实验室、生产车间和仓库等重点静电防护区的进入管理。
1.本产品可快速测试 ESD装备，三个独立装置(手腕带、左鞋、右鞋)，一次完成 ESD 检测。

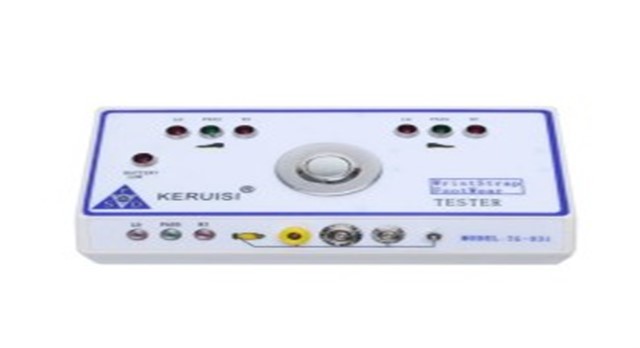

2.拥有三个分别各三种状态显示，L0(低于设定值)、PASS(设定值范围内)、HI(高于设定值)，有报警功能。
3.按键功能全新改进，大大改善了按键易损坏的弊端，使用寿命至少是老款人体综合测试仪的3倍.
1.防止人员电击事故:人体综合电阻过小(小于1042)时，TG-031人体综合测试仪会自动报警，(若人体综合电阻过小并不小心触及动力电(220V或380V)，容易引起触电伤人事故):
2.能适应多种测量要求:该仪器有两种工作模式:"脚一脚"工作模式和"手一脚"工作模式，能根据现场测量需求自由切换:
3.能同时测试两脚和人体间的综合电阻:当工作人员虽穿防静电工作服或工作鞋，但是同时穿非防静电袜或非防静电鞋垫等，人体产生的静电不能导入大地，导致人体综合电阻过大，静电不能导出进入大地而有静电放电的危险时，该仪器会自动报警:
4.是测试手腕带和鞋套的理想选择:TG-031双脚人体综合测试仪配制了750KQ-10MQ电路(用于测试手腕带)和750KQ-100MQ电路(用于测试鞋)。
|
仪器尺寸 |
(W)166mm*(L)96mm*(H)40mm |
左鞋设定值 |
750kΩ |
|
-100mΩ |
|||
|
踏板尺寸 |
(W)300mm*(L)400mm*(H)20mm |
右鞋设定值 |
750kΩ |
|
-100mΩ |
|||
|
活动支架 |
900mm-1470mm |
手腕设定值 |
750kΩ |
|
调整距离 |
-10.5mΩ |
||
|
总重量 |
6.5kg |
测试精度 |
±10% |
| 技术参数 | |
|
操作温度范围 |
0-31℃ |
|
Humidity(湿度) |
0%-90%RH |
|
Size(尺寸)mm |
仪器：142.5(L)×82(W)×39(H) |
|
支架：400(L)×250(W)×800(H) |
|
|
踏板：400(L)×450(W) |
|
|
Weight(测试仪净重） |
5.5kg |
|
测试仪高度调节范园 |
900mm-1470mm |
|
Shoe cover test margin(鞋测试) |
750KΩ-100MΩ |
|
|
Wrist cover test margin(手腕带测试) |
750KΩ-10MΩ |
|
|
Resistence Tolerance |
(±20%)电阻 |
|
|
Foot（鞋） |
≤740 KΩ |
Red(Fail Lo) |
|
750KΩ |
Green(Pass) |
|
|
100MΩ |
Green(Pass) |
|
|
≥110 MΩ |
Red(Fail Hi) |
|
|
Wrist（手腕带） |
≤740 KΩ |
Red(Fail Lo) |
|
750KΩ |
Green(Pass) |
|
|
10.5MΩ |
Green(Pass) |
|
|
≥11.5 MΩ |
Red(Fail Hi) |
|
1. 电源适配器为 AC 或 DC12V，不能大于 15V 或低于 9V 电压（低于 9V 欠点指示灯会亮），电源不适配会影响测试精度；
2. 请勿戴手套或用支架按在金属测试按钮。
