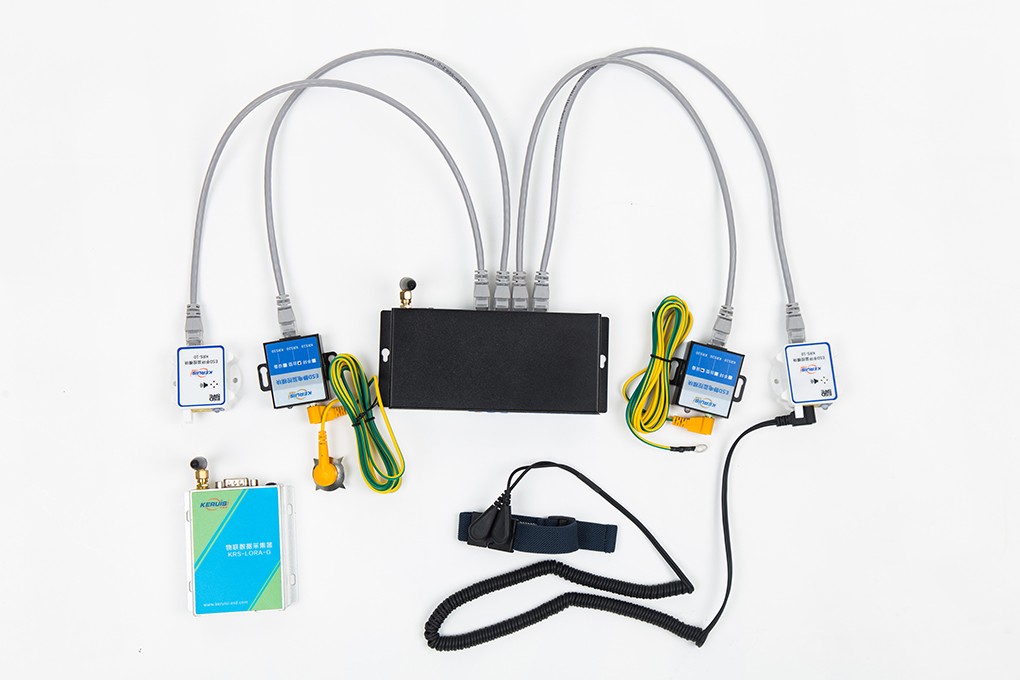

智慧工位数据采集器配有四个监测通道，每个通道根据需要自适应设定为腕带+台垫+设备其中一种模式进行监控，根据大多数生产线布局的监控要求，通过腕带+台垫+设备对生产设备、静电台垫以及员工佩戴的腕带接地进行实时监控。

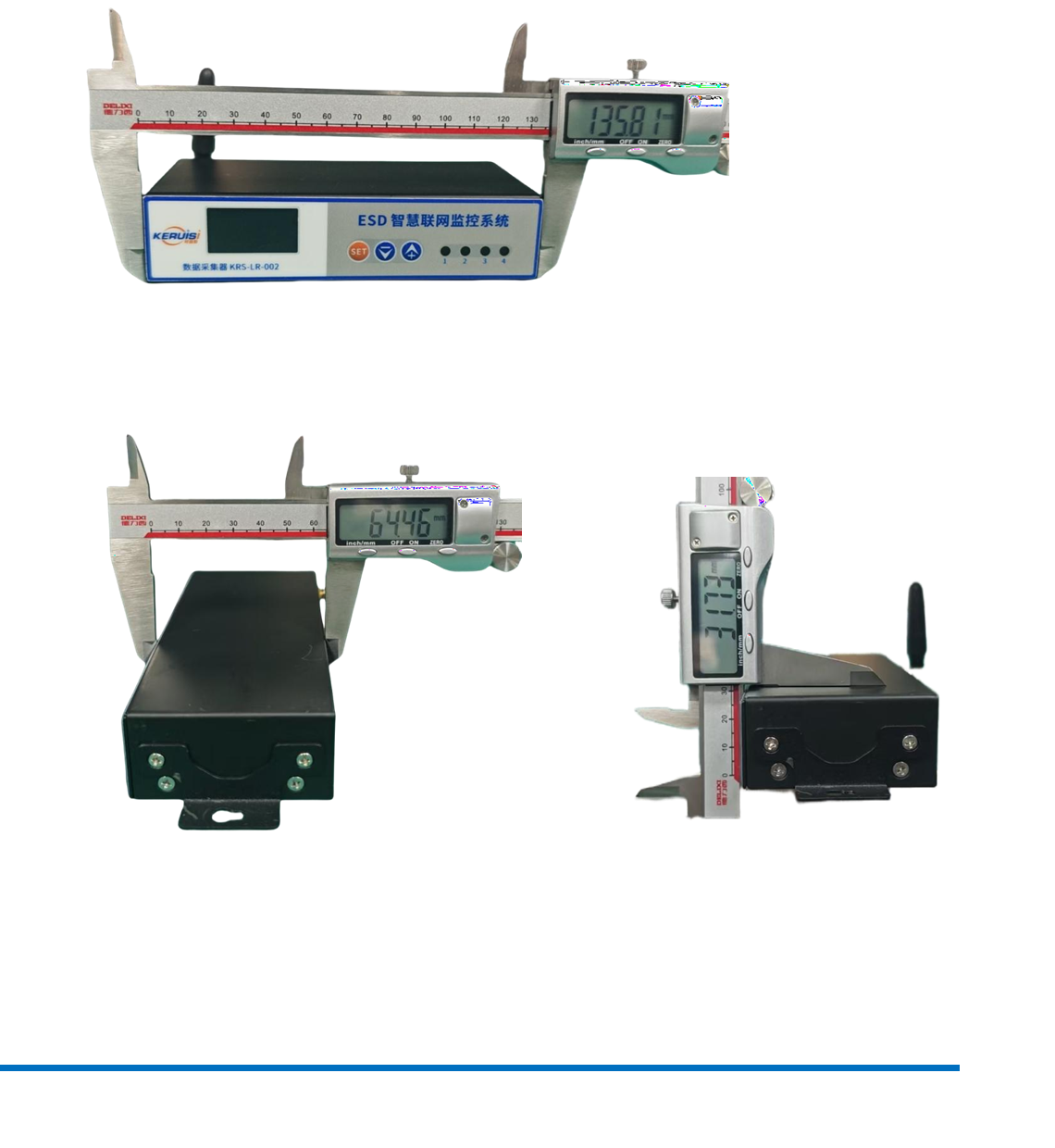

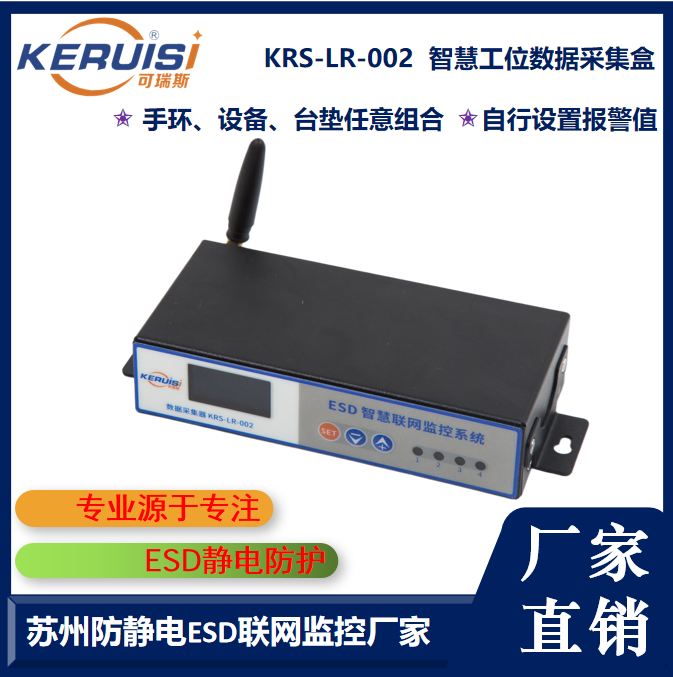

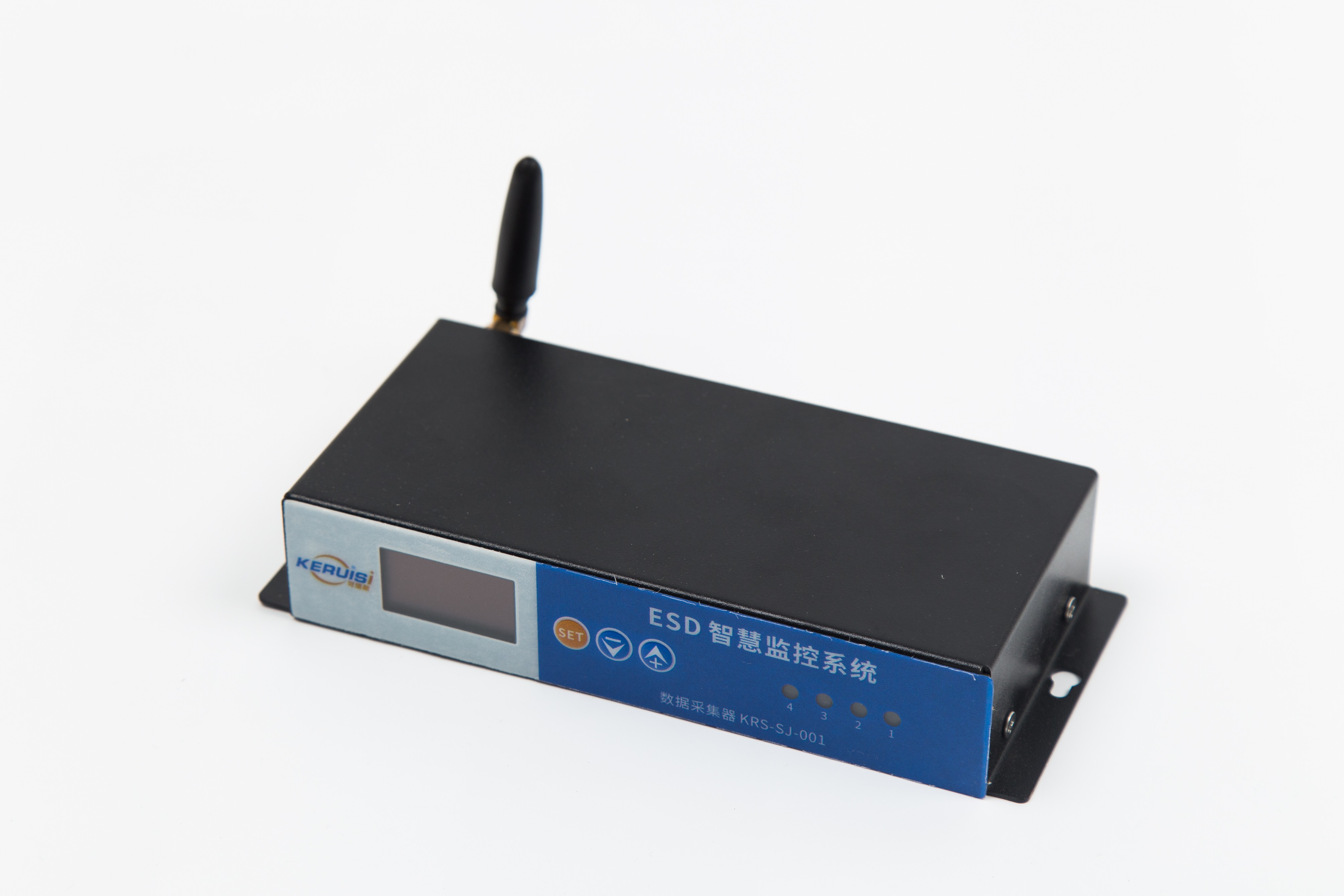

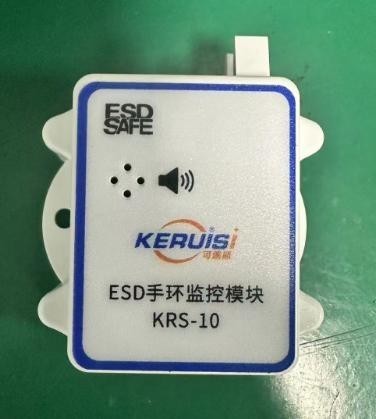

ESD 智慧监控系统（图 1）主要是用来配合各种防静电模块（如下图 2 是ESD静电监控模块）来使用的，主要是用来监控台垫，设备是否接地，线上操作人员是否佩戴手腕带等一系列功能。

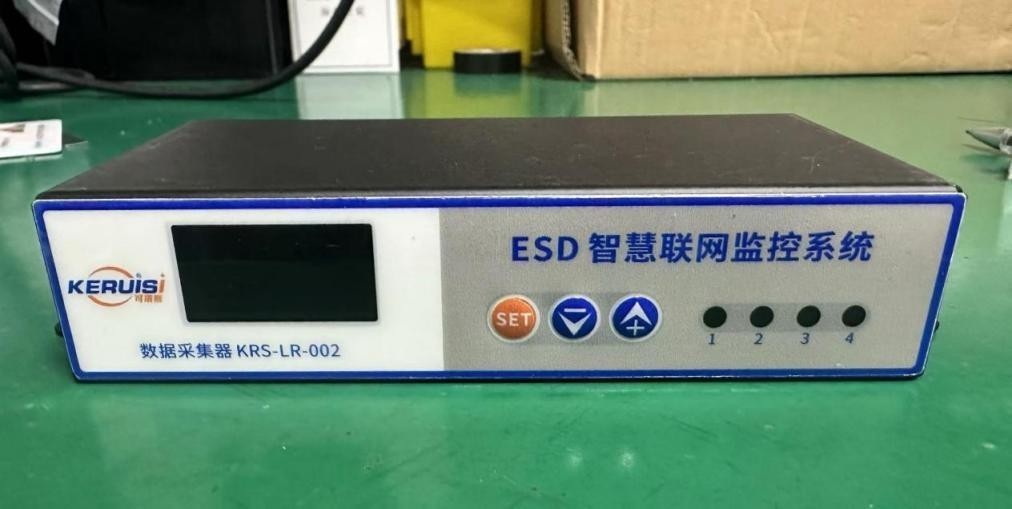

（1） 采集盒设备安装一般都是靠近电源插座和主接地线（接地桩），安装的采集盒显示屏朝外。用自攻螺丝打在型材或者不移动的桌子上，同时要兼顾方便按采集盒的按键，方便调试。

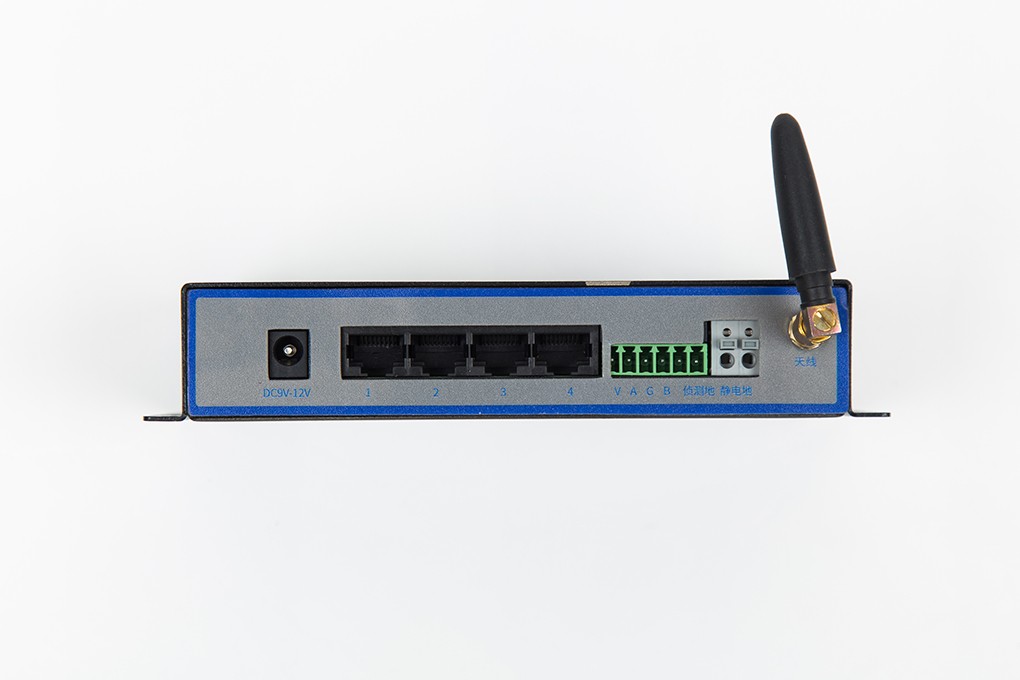

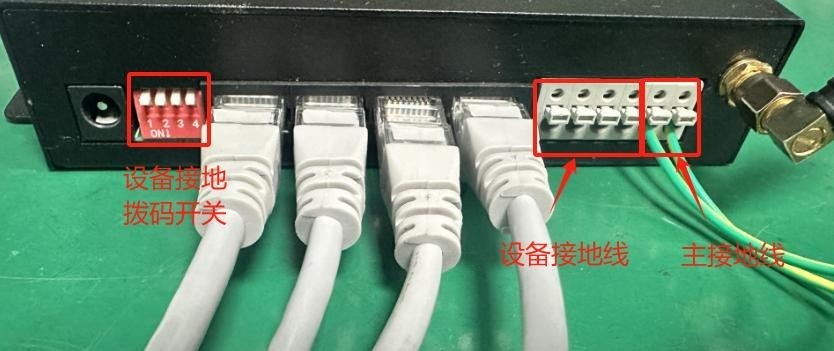

（2） 安装时注意最右边 6 口插口右边两孔是接地口，需要两孔短接后，连接到接地桩的主接地线上，左边四个孔是设备接地测试孔，并且需要配合左边红色拨码开关使用，从左到右依次排列，当拨码开关拨下后，右侧的接地孔才能使用，并且和网口不能重叠使用。（例如使用 1 口接地设备，就不能使用 1 口网口）

（3） 手环和台垫检测口是中间 4 个网口，顺序也是依次从左往右排列。

（4） 安装完成后，右边天线不可随意旋转，因为此天线数据传输是椭圆形无线传输，转动后容易造成信号缺少。此设备是使用DC12V 电源。

数据采集器接地端口连接到接地桩（接地线）。再把需要校准的设备监测点的接地线同接地桩并一起，查看记录该设备监测点线路的阻值。在频率补偿的页面，输入记录的阻值，进行校准补偿。补偿输入后，采集盒显示的阻值为 0。此时，再把监测点的接地线接回监测位置。

台垫，腕带，设备接地，通过将设备监测点接地，画面显示值在 10%范围内，就是正常值。
